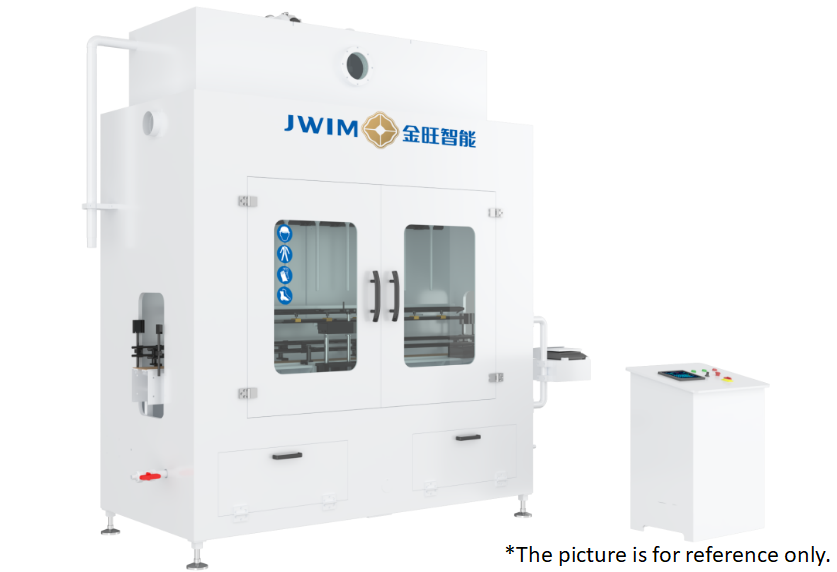

Máy chiết rót tuyến tính vi điều khiển CDP30-6E
1. Giới thiệu
Máy chiết rót tuyến tính vi điều khiển CDP30-6E phù hợp với vật liệu đóng gói có độ chảy tốt. Máy sử dụng cấu trúc dọc với mức chất lỏng và thời gian không đổi để thực hiện chiết rót chính xác. Máy được điều khiển bằng PLC, giao diện người dùng và vận hành dễ dàng.
2. Kích thước máy
3. Thông số kỹ thuật
1 Công suất chiết rót Chai 1000ml ≤ 800 chai/giờ Chai 5000ml ≤ 350 chai/giờ
* Nước làm môi chất, thay đổi tùy theo kích thước sản phẩm, vật liệu đóng gói, đặc tính vật liệu, v.v.
2 Loại chai áp dụng Chai tròn: Φ40-95mm, chiều cao chai 80-230mm
Chai dẹt: Dài: 80-200mm, Rộng: 80-140mm, Cao: 140-340mm
3 Độ chính xác chiết rót ±4g (1000ml); ±10g (5000ml)
* Độ chính xác đo lường thay đổi tùy theo đặc tính của vật liệu, lượng chiết rót và thiết bị cấp liệu
4 Chiều cao đầu vào 2560mm
5 Đường kính đầu vào Φ35mm
6 Nguồn khí 0.6-0.8MPa
7 Nguồn điện ~380V 50Hz/0.2KW
8 Kích thước ngoài: 2300×1030×27550mm (D×R×C)
9 Trọng lượng Khoảng 650Kg
4. Cấu hình điện
STT Tên gọi Thương hiệu Ghi chú
1 PLC Schneider
2 Màn hình cảm ứng Schneider
3 Biến tần Schneider
4 Cảm biến quang điện đếm SICK
5 Nguồn chuyển mạch Schneider
6 Công tắc áp suất SMC
7 Xi lanh FTEC
8 Van điện từ FTEC
9 Nút bấm Schneider
10 Đèn báo động Schneider
11 Bộ ngắt mạch Schneider
6. Ưu điểm
6.1. Khả năng chống ăn mòn tốt, phù hợp với việc chiết rót tự động các chất lỏng ăn mòn có độ chảy tốt.
6.2. Khung ngoài, hộp vật liệu, ống cấp liệu, khung băng tải, đầu chiết rót, cảm biến mức chất lỏng, van, đế giữ dao, v.v. được làm bằng vật liệu PP chống ăn mòn với hiệu suất chống ăn mòn tốt.
6.3. Bể chứa chất lỏng, khối xi lanh dao, bộ phận chuyển đổi bộ truyền động, bộ phận nâng đầu chiết rót, giá đỡ cảm biến quang điện, ống luồn dây, ống thoát khí được xử lý phun Teflon, hiệu suất chống ăn mòn.
6.4. Thiết kế hộp điện độc lập, nắp cửa kính cường lực để niêm phong thân máy, hệ thống thoát khí phía trên đầu chiết rót, giao diện của nó có thể được kết nối với hệ thống hút khí của nhà máy để thải khí thải phát sinh trong quá trình chiết rót, an toàn và thân thiện với môi trường hơn.
6.5. Đầu chiết rót sử dụng phương pháp chiết rót lặn bằng xi lanh khí, có thể giảm bọt cho vật liệu tạo bọt và ngăn ngừa ô nhiễm miệng chai do vật liệu tràn ra.
6.6. Hệ thống điều khiển điện sử dụng cấu hình Schneider, Hệ thống điều khiển điện tích hợp, ổn định và đáng tin cậy hơn, an toàn và xanh, tiêu thụ năng lượng thấp.
6.7. Tên gọi của khí quản và ký hiệu quang điện trên thiết bị, thuận tiện cho việc bảo trì và sửa chữa.
6.8. Hệ thống phát hiện thông minh đa kênh
① Ngoài việc kiểm soát mức chất lỏng hoạt động bình thường, còn bổ sung thiết bị phát hiện mức chất lỏng cao và thấp cùng với thiết bị báo động âm thanh và ánh sáng để ngăn ngừa mức chất lỏng bất thường.
② Áp suất khí của SMC Nhật Bản được kiểm tra. Khi áp suất khí thấp hơn giá trị cài đặt, thiết bị sẽ báo động và dừng tự động.
