Nguồn gốc:
Trung Quốc Jiangsu
Hàng hiệu:
JWIM
Số mô hình:
CDP-8AJ

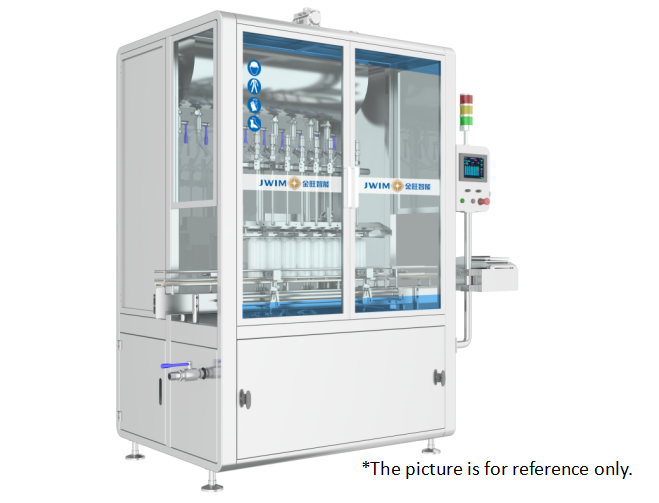

CDP-8AJMáy bơm tuyến tính máy vi tính
1.Lời giới thiệu
CDP-8AJ Micro-Computer Linear Filling Machine phù hợp để lấp đầy chất lỏng đường uống và các vật liệu khác với độ lỏng tốt. Máy được thiết kế theo yêu cầu GMP, áp dụng khung cung,cấu trúc trực tuyến, áp dụng mức độ chất lỏng không đổi (tốc độ không đổi), nguyên tắc điền đo thời gian và nhận ra việc điền chính xác.toàn bộ hoạt động của máy là thuận tiện và trực quan- Tùy chọn hệ thống truyền dữ liệu cân tự động cân điện tử chính xác cao, điều chỉnh liều nhanh hơn.
2- Sơ đồ thiết bị
3.Các thông số kỹ thuật
| 1 | Nạp năng lực |
100ml chai ≤3200BPH 500ml chai ≤1500BPH chai 1000ml ≤ 1000BPH * Nước như một phương tiện, khác nhau tùy thuộc vào kích thước sản phẩm, vật liệu đóng gói, đặc điểm vật liệu, v.v. |
| 2 | Các chai được áp dụng | chai tròn:Φ40-95mm chiều cao chai 80-230mm |
| 3 | Độ chính xác điền |
±1g ((50-100mL) ±2g ((100-500mL) ±3g ((500-1000mL) * Độ chính xác đo lường khác nhau tùy thuộc vào đặc tính của vật liệu, lượng lấp và thiết bị cho ăn |
| 4 | Chiều cao lối vào | 2300mm |
| 5 | Chiều kính ổ cắm | Φ35mm |
| 6 | Chiều kích bên ngoài của vòi phun | Φ12mm |
| 7 | Nhòng chai tối thiểu | ≥ Φ16mm |
| 8 | Nguồn không khí | 0.6-0.8MPa |
| 9 | Nguồn năng lượng | ~ 380V 50Hz/0.7KW |
| 10 | Cấu hình: | 1695 × 970 × 2430mm ((L × W × H) |
| 11 | Trọng lượng | Khoảng 500kg |
4.Cấu hình điện
| S.N. | Tên | Thương hiệu | |
| 1 | PLC | Schneider | |
| 2 | Màn hình chạm | Schneider | |
| 3 | Chuyển đổi tần số | Schneider | |
| 4 | Đếm quang điện | Bệnh | |
| 5 | Chuyển nguồn cung cấp điện | Schneider | |
| 6 | Chuyển đổi áp suất | SMC | |
| 7 | Thùng | FTEC | |
| 8 | Van điện tử | FTEC | |
| 9 | Nút | Schneider | |
| 10 | Đèn báo động | Schneider | |
| 11 | Bộ ngắt | Schneider |
5.Quá trình làm việc
6.AdvanTag
6.1 Nó được sử dụng rộng rãi trong việc điền tự động các chai 50-1000mL trong y học thú y, hóa chất mịn, hóa chất hàng ngày, phân bón, dầu và các ngành công nghiệp khác.

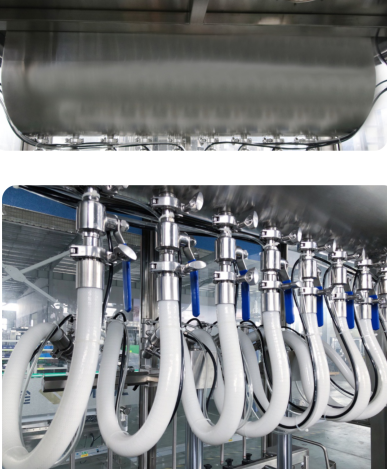

6.2 Các hộp vật liệu được thiết kế với một vòng cung đáy, và vật liệu được thoát nước kỹ lưỡng hơn, và không có góc chết để làm sạch.thuận tiện để tháo rời và làm sạch; hộp vật liệu chứa một quả bóng làm sạch, thuận tiện hơn để làm sạch.

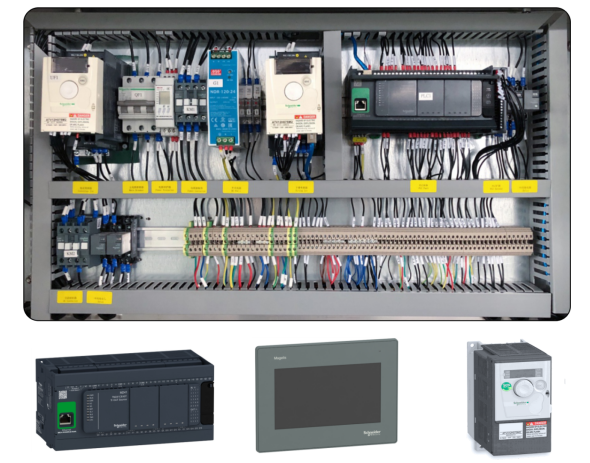

6.3 Hệ thống điều khiển điện áp dụng cấu hình Schneider, Hệ thống điều khiển điện tích hợp, ổn định và đáng tin cậy hơn, an toàn và xanh, tiêu thụ năng lượng thấp.

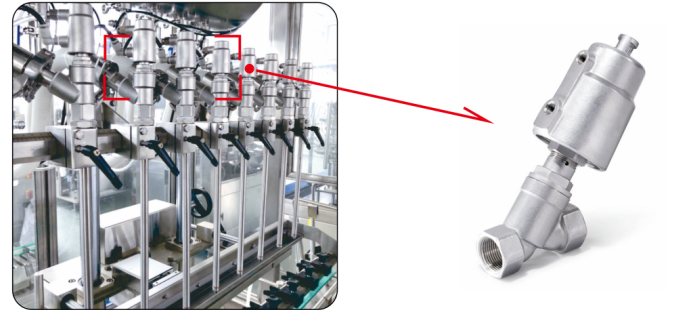

6.4.Sử dụng van ngồi góc đúc chính xác toàn diện của Qingdao ESG,ngoại hình tinh tế và tinh tế, tuổi thọ dài dễ cài đặt, liều điền ổn định, bền và đáng tin cậy.
6.5. Hệ thống cân điện tử, điều chỉnh liều lượng được hoàn thành bằng một nút. (Chức năng này là tùy chọn)

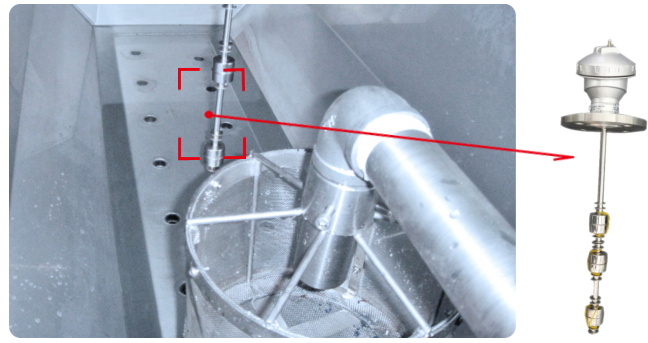

6.6.Các đường ống cấp có bộ lọc có thể tháo rời-màn hìnhđể ngăn chặn van điền ảnh hưởng đến độ chính xác điền và tuổi thọ của van do tạp chất. Ngoài việc kiểm soát mức độ chất lỏng làm việc bình thường để phát hiện mức độ chất lỏng,Các thiết bị phát hiện mức độ chất lỏng cao và thấp và báo động âm thanh và ánh sáng được thêm vào để ngăn ngừa mức độ chất lỏng bất thường.
6.7Toàn bộ máy được làm bằng thép không gỉ SUS304 chất lượng cao,có hiệu suất chống ăn mòn tốt. Vỏ bên ngoài bằng thép không gỉ và vỏ cửa thủy tinh thô đóng kín thân máy, thích nghi tốt hơn với môi trường sản xuất nông hóa học.Cổng thoát không khí được giữ ở trên đầu đổ đầy có đường kính Φ (120mm), có thể được kết nối với hệ thống truyền khí của nhà máy để xả khí thải được tạo ra trong quá trình đổ đầy.
