Nguồn gốc:
Trung Quốc Jiangsu
Hàng hiệu:
JWIM
Số mô hình:
CC300-2-2
CC300-2-2 Máy nạp trọng lượng cố định
1.Lời giới thiệu
CC300-2-2 Máy lấp đầy trọng lượng cố định áp dụng cân để theo dõi lượng lấp đầy hiện tại trong thời gian thực và phản hồi cho bộ điều khiển,phát ra các tín hiệu điều khiển lấp đầy nhanh và chậm theo dữ liệu đặt để đạt được lấp đầy nhanh và chính xác các thùng chứa lớn. Nó có thể đáp ứng nhu cầu của một loạt các chất lỏng tự động điền cả với và không có bọt.
2.Kích thước máy
3. Thông tin chứa chứa
Phân loại
| Các thùng thép mở/khép nhỏ GB/T325.5-2015 | Đàn trống nhựa loại B | |
Kích thước trống (mm) | D * | 575±2 | 580±10 |
| D1* | 560±5 | 580±10 | |
| D3 | 575±2 | 470±10 | |
| H1* | 885±10 | 900 ± 10 | |
| h2* | 19±1 | - | |
Kích thước cổng tiêm (mm) | D* | 55±2 | 55±2 |
| P1* | 210±2 | 185±2 | |
| những người khác | L* | 200 | 200 |
4.Các thông số kỹ thuật
| 1 | Chiều kính mở thùng chứa | Φ55-65mm |
| 2 | Chiều kính thùng chứa | Xem bảng thông tin chứa chứa. * Có thể chấp nhận tùy chỉnh. |
| 3 | Phạm vi lấp đầy | 200L
|
| 4 | Giá trị phân chia | 100g |
| 5 | Độ chính xác điền | ±0,1% *1
|
| 6 | Công suất | 40-45 trống/giờ ((200L) *2
|
| 7 | Chiều cao cho sản phẩm | 2198mm |
| 8 | Áp suất không khí | 0.6-0.8MPa |
| 9 | Nguồn năng lượng | ~380V 50Hz/3KW |
| 10 | Khung bên ngoài | 1800×1760×3255mm (L×W×H) |
| 11 | Trọng lượng | Khoảng 1200kg. |
*1 Độ chính xác được đánh dấu là độ chính xác của thử nghiệm nước trước khi thiết bị rời khỏi nhà máy.
Độ chính xác làm đầy thực tế khác nhau do ảnh hưởng của độ nhớt vật liệu của khách hàng, nhiệt độ, sự ổn định áp suất vào và các điều kiện trường khác.
*2 Khả năng đánh dấu dựa trên khả năng thử nghiệm bằng nước trước khi thiết bị rời nhà máy;
Tốc độ lấp đầy thực tế là do áp suất và dòng chảy của đường ống nhập vào khách hàng tại chỗ.
Độ nhớt vật liệu và các yếu tố bọt khác nhau;Sự khác biệt trong các yêu cầu cấu hình như lấp đầy bề mặt và lấp đầy dưới bề mặt và lấp đầy đáy cũng sẽ ảnh hưởng đến công suất sản xuất thực tế.
5.Cấu hình điện
| CN | Tên | Thương hiệu | |
| 1 | Hệ thống cân | METTLER TOLEDO | |
| 2 | PLC | Schneider | |
| 3 | HMI | Schneider | |
| 4 | Máy biến đổi | Schneider | |
| 5 | Cảm biến đếm | Bệnh | |
| 6 | Chuyển đổi độ gần | Schneider | |
| 7 | Máy đo áp suất | SMC | |
| 8 | Thùng | FTEC | |
| 9 | Van điện tử | FTEC | |
| 10 | Nút | Schneider | |
| 11 | Đèn báo động | Schneider | |
| 12 | Bộ ngắt mạch | Schneider |
6.Ưu điểm
6.1. Quá trình: Đặt trống bằng tay Ứng dụng trống tự động Bỏ nắp nắp tự động Bổn tải nắp tự động Bổn tải trọng tự động Bổn nắp tự động Bổn thải nắp tự động (Lưu ý: Sau khi dỡ nắp nắp,Nắp sẵn sàng trong trạm nắp thông qua máy vận chuyển nắp).

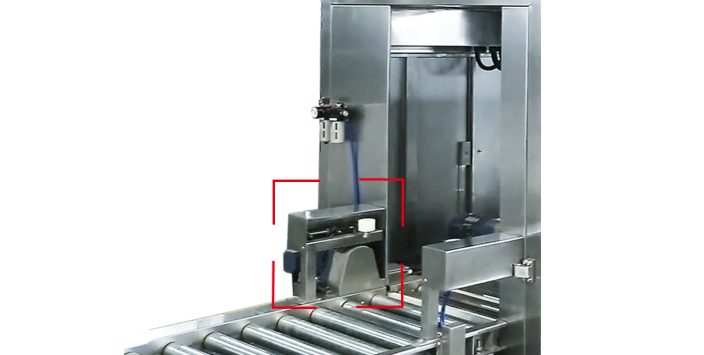

6.2- Phương tiện cho trống, bộ phận trống và cơ chế giữ trống,áp dụng xi lanh ở cả hai bên để đẩy cơ chế thanh kết nối để đạt được chính xác và vững chắc trống phân chia và bồn giữ cơ chế cho trống trốngKhi lấp đầy hoàn thành, khi trống đầy được vận chuyển đến trạm tiếp theo, xi lanh giữ xô được rút ra và xô rỗng đi vào máy lấp.

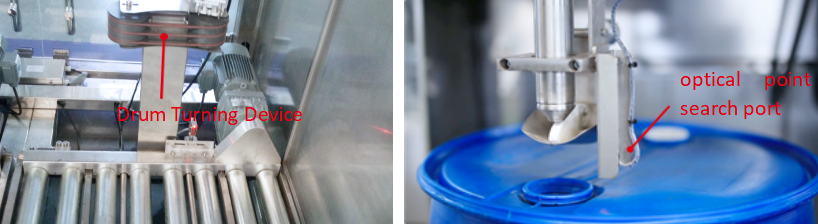

6.3. Hai thùng trống đi vào máy tích hợp như một đơn vị. các thùng được đặt bởi con lăn, tự động nạp nắp, điền vòi phun tự động hướng đến lỗ trống, điền vòi phun xuống,Nạp nhanh & chậm. vòi đi lên sau khi lấp đầy, tự động capping, trống đầy đi ra và vào trống rỗng.

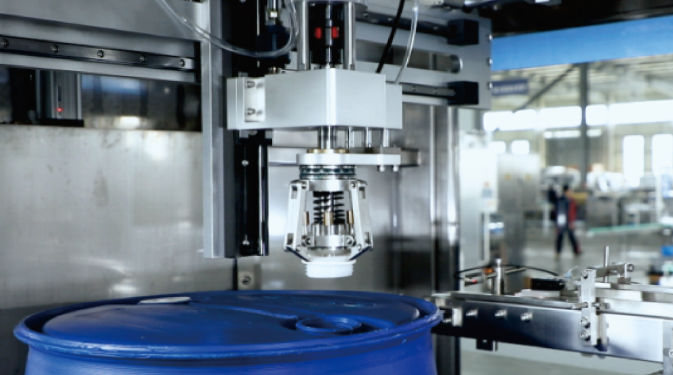

6.4. Hệ thống tháo và đóng nắp tự động: Nó có thể làm tự động tháo và đóng nắp cho trống. (nắp chống nước nên được xử lý bằng tay)
6.5. Ventil lấp đầy nhanh và chậm được áp dụng để đảm bảo độ chính xác của việc lấp đầy mà không ảnh hưởng đến tốc độ lấp đầy tổng thể.nó có thể chứa trên hoặc dưới bề mặt chất lỏng, thích hợp để lấp đầy các sản phẩm không có bọt hoặc bọt nhẹ.
6.6. Độ chính xác cao: Đánh nặng lấp đầy (US Mettler Toledo Weighing Sensor) để đảm bảo độ chính xác lấp đầy cao.

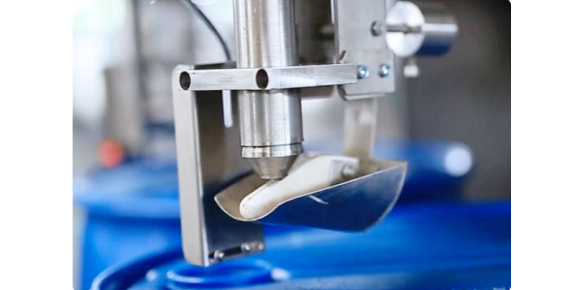

6.7. Đầu đổ đầy được trang bị một cốc lỏng xoay.Cốc chất lỏng sẽ thu thập các chất dư thừa trên đầu điền để ngăn chặn sản phẩm rò rỉ và gây ô nhiễm thùng chứa.
6.8. Máy sử dụng hệ thống kiểm soát Pháp Schneider để kiểm soát sự ổn định hoạt động. Trong khi đó, hệ thống kiểm soát là với mức tiêu thụ năng lượng thấp.So với các thương hiệu khác nhau được sử dụng bởi các nhà sản xuất khác, Pháp Schneider hệ thống kiểm soát có mức độ bảo vệ cao, độ tin cậy ổn định và mức độ an toàn, tuổi thọ, đặc biệt là trong việc nâng cấp tiếp theo của các lợi thế phù hợp hơn.
6.9Một lối thoát không khí được dành riêng ở phía trên của máy, có thể kết nối với hệ thống chuyển hướng không khí của khách hàng để đảm bảo môi trường sản xuất tại xưởng.
6.10. Nhiều trạm làm việc: Theo nhiều năm kinh nghiệm trên thị trường, máy có thể tách loại nạp nạp, nắp nắp và lấp.chính xác và không có sai lệch.
