Nguồn gốc:
Trung Quốc Jiangsu
Hàng hiệu:
JWIM
Số mô hình:
GXT1000-4CK

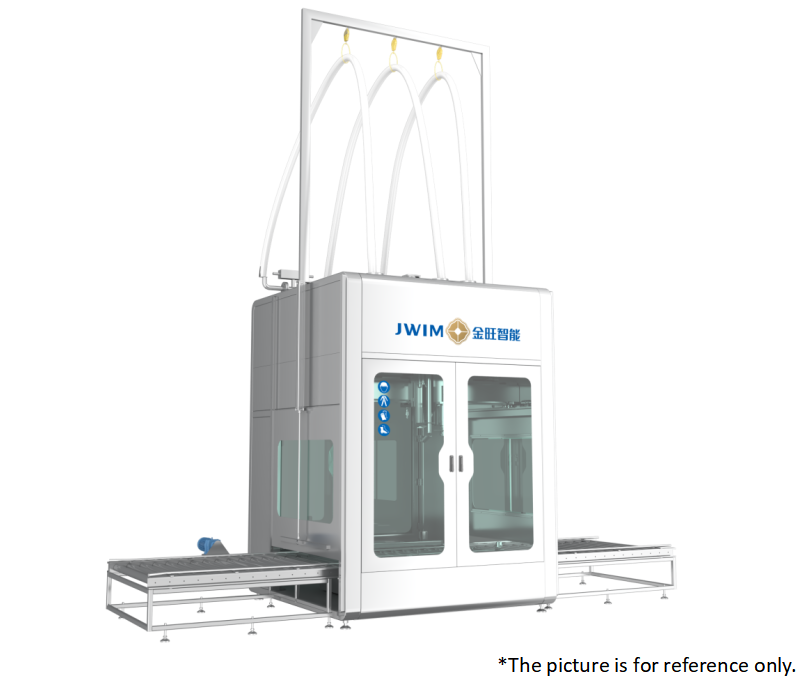

GXT1000-4CK Máy tìm miệng chiết rót & đóng nắp thị giác
1. Giới thiệu
Thiết bị này sử dụng phương pháp định vị thị giác để xác định vị trí miệng thùng, thiết kế cấu trúc tự động hóa cao, tích hợp mở nắp, chiết rót và đóng nắp trong cùng một máy, giúp giảm đáng kể cường độ lao động của người vận hành và giảm thiểu ô nhiễm môi trường. Thiết bị có thể đáp ứng nhu cầu chiết rót tự động cho nhiều loại chất lỏng, đồng thời đáp ứng việc chiết rót cho cả chất lỏng không tạo bọt và có bọt.
Máy sử dụng phương pháp cân để theo dõi thể tích chiết rót hiện tại theo thời gian thực và phản hồi về bộ điều khiển, bộ điều khiển sẽ xuất tín hiệu điều khiển chiết rót nhanh và chậm theo dữ liệu cài đặt để thực hiện chiết rót nhanh chóng và chính xác cho các quy cách chiết rót lớn hơn.
2.Thông tin thùng chứa chiết rót
| Phân loại mục | Thùng phuy thép nắp nhỏ đóng mở GB/T325.5-2015 | Thùng phuy nhựa B GB18191-2008 | |
| Kích thước thùng (mm) | D * | 575±2 | 580±10 |
| D1* | 560±5 | 580±10 | |
| D3 | 575±2 | 470±10 | |
| H1* | 885±10 | 900±10 | |
| h2* | 19±1 | - | |
| Kích thước miệng rót (mm) | d* | 55±2 | 55±2 |
| P1* | 210±2 | 185±2 | |
| Khác | Dung tích L* | 200 | 200 |
3.Thông tin thùng chứa chiết rót
| Tên | Thông số | Ghi chú |
| Thể tích danh định (L) | 1000 | |
| Thể tích danh định (L) | 1050 | |
| Chiều dài (mm) | 1200 | |
| Chiều rộng (mm) | 1000 | |
| Chiều cao kèm khay (mm) | 1160 | |
| Đường kính miệng chiết rót (mm) | 150 | |
| Đường kính cửa xả (mm) | 50 | |
| Khoảng hở càng nâng (mm) | 100 | |
| Bảng tên (chiếc) | 1 | |
| Khối lượng bao bì bên trong (kg) | 14.0 | |
| Tổng trọng lượng (kg) | ~54 |
4.Thông số kỹ thuật
| 1 | Phạm vi chiết rót | 200-1000kg |
| 2 | Giá trị vạch chia | 200g |
| 3 | Độ chính xác chiết rót | <±1‰ * ① |
| 4 | Tốc độ chiết rót | 200L: ≤35 BPH 1000L:≤9BPH* ② |
| 5 | Quy cách đóng nắp | Thùng 200L Φ50-Φ70mm Nắp thùng tấn Φ150-Φ200mm |
| 6 | Đường kính thùng áp dụng | Thùng 200L: 550-600mm, Thùng tấn: 1000×1200×1100mm |
| 7 | Chiều cao thùng | 900-1100mm |
| 8 | Phạm vi nhiệt độ môi trường | 0-40℃ |
| 9 | Độ ẩm tương đối | 56-78%, Không ngưng tụ |
| 10 | Nguồn điện | ~380V 50Hz/5KW |
| 11 | Áp suất khí nén | 0.6-0.8MPa |
| 12 | Áp suất nguyên liệu | ≤0.2MPa |
| 13 | Chiều cao miệng cấp liệu | 2830mm |
| 14 | Đường kính miệng cấp liệu | Mặt bích tiêu chuẩn Dn50 |
| 15 | Kích thước tổng thể | 2500×2600×3600mm(DxRxC) |
*①Độ chính xác ghi trên nhãn là độ chính xác khi thử nghiệm bằng nước trước khi thiết bị xuất xưởng,
Độ chính xác chiết rót thực tế sẽ thay đổi tùy thuộc vào độ nhớt nguyên liệu, nhiệt độ, độ ổn định áp suất đầu vào của khách hàng và các điều kiện thực tế khác tại hiện trường.
* ② Công suất ghi trên nhãn dựa trên công suất thử nghiệm bằng nước trước khi thiết bị xuất xưởng,
Tốc độ chiết rót thực tế phụ thuộc vào áp suất đường ống đầu vào và lưu lượng tại hiện trường của khách hàng. Tốc độ chiết rót thực tế thay đổi do áp suất đường ống đầu vào, lưu lượng, độ nhớt nguyên liệu và bọt tại hiện trường của khách hàng,
Các yêu cầu về cấu hình như chiết rót trên bề mặt chất lỏng, chiết rót dưới bề mặt chất lỏng, chiết rót từ đáy thùng cũng sẽ ảnh hưởng đến công suất thực tế.
5.Cấu hình điện
| STT | Tên | Thương hiệu | Hình ảnh |
| 1 | Hệ thống cân | METTLER TOLEDO | |
| 2 | PLC | Schneider | |
| 3 | Màn hình cảm ứng | Schneider | |
| 4 | Biến tần | Schneider | |
| 5 | Cảm biến quang đếm | SICK | |
| 6 | Công tắc tiệm cận | Schneider | |
| 7 | Công tắc áp suất | SMC | |
| 8 | Van điện từ | FTEC | |
| 9 | Nút nhấn | Schneider | |
| 10 | Đèn cảnh báo | Schneider | |
| 11 | Aptomat | Schneider |
6.200L —— Chế độ chiết rót

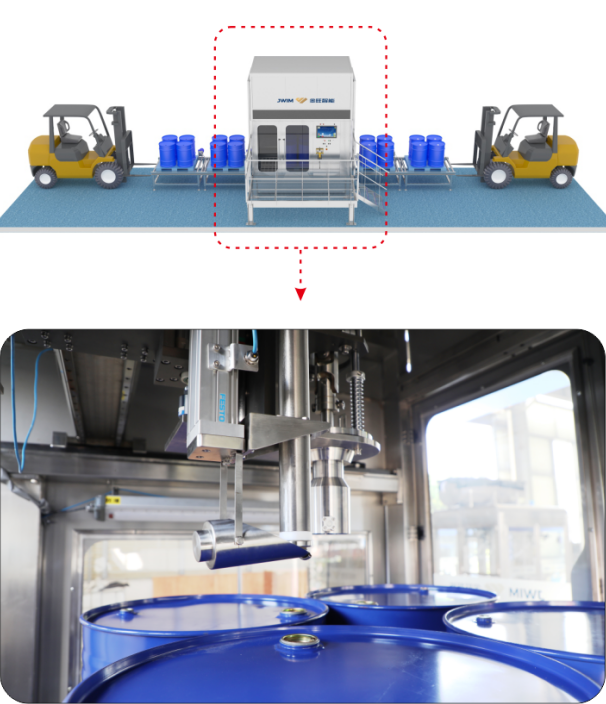

Một pallet gồm bốn thùng rỗng đi vào máy chiết rót định vị, hệ thống thị giác tự động tìm miệng thùng để tháo nắp, đầu chiết rót tự động khớp vị trí, đầu chiết rót hạ xuống, nạp nhanh, nạp chậm, đạt định lượng đóng van ngắt, đầu chiết rót nâng lên, tự động tìm miệng thùng để đóng nắp, thùng đầy đi ra, thùng rỗng đi vào.
7.Thùng tấn—— Chế độ chiết rót

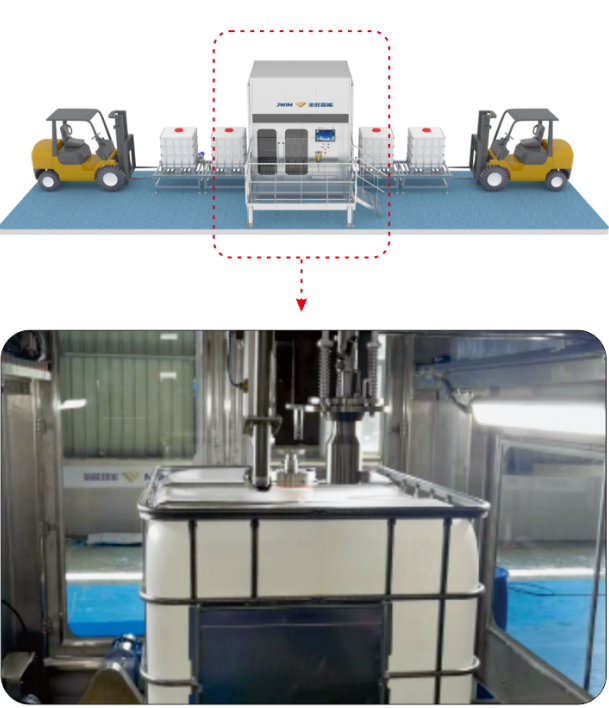

Một pallet gồm một thùng rỗng đi vào máy chiết rót định vị, hệ thống thị giác tự động tìm miệng thùng để tháo nắp, đầu chiết rót tự động khớp vị trí, đầu chiết rót hạ xuống, nạp nhanh, nạp chậm, đạt định lượng đóng van ngắt, đầu chiết rót nâng lên, tự động tìm miệng thùng để đóng nắp, thùng đầy đi ra, thùng rỗng đi vào.
8.
Ưu điểm
8.1 Độ chính xác cao: Sử dụng hệ thống chiết rót định lượng bằng cân (loadcell METTLER TOLEDO của Mỹ) để đảm bảo độ chính xác cao trong chiết rót và đo lường.

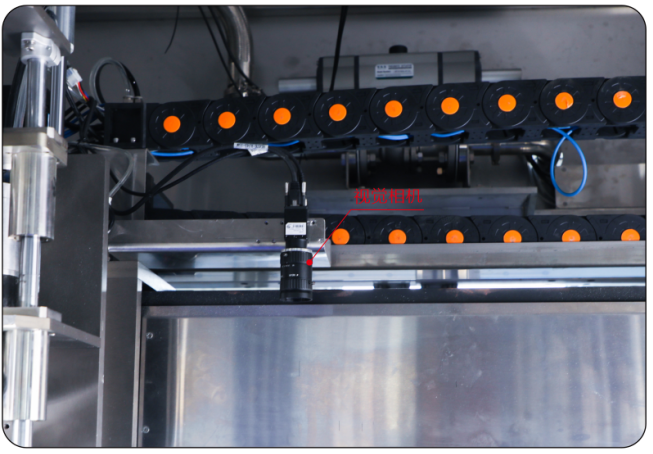

8.2 Định vị và nhận diện bằng thị giác: thùng đơn hoặc một pallet bốn thùng đi vào trạm chiết rót, thông qua camera công nghiệp để tìm miệng thùng nhằm tháo nắp, chiết rót, đóng nắp.

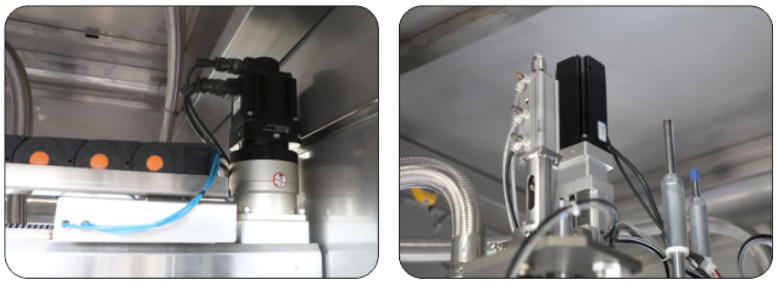

8.3 Định vị chính xác: việc tịnh tiến ngang, dọc và nâng hạ của đầu chiết rót được điều khiển bằng động cơ servo nhằm đảm bảo tỷ lệ đạt chuẩn tổng thể.
8.4 Khả năng ứng dụng rộng rãi: cơ cấu chiết rót và đóng nắp sử dụng cấu trúc một-hai, nghĩa là một đầu chiết rót, một đầu đóng nắp cho thùng 200L và một đầu đóng nắp cho thùng tấn, có thể đáp ứng các yêu cầu của từng loại thùng.

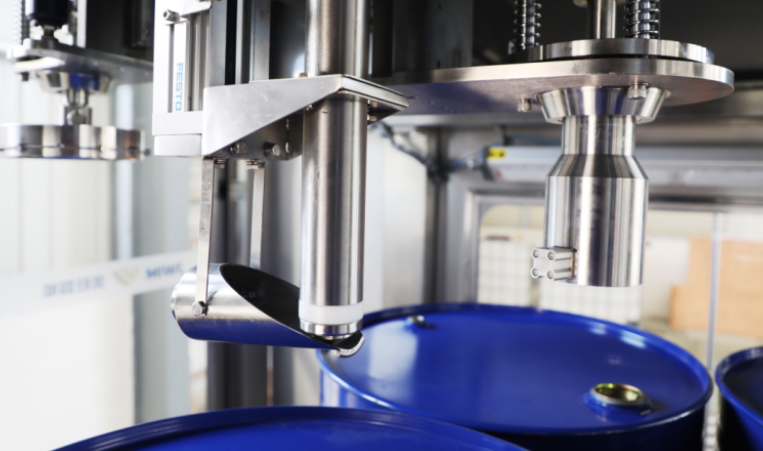

8.5 Không nhỏ giọt: Sau khi chiết rót xong, cốc hứng chất lỏng tự động thu gom nguyên liệu dư thừa trên đầu chiết rót để đảm bảo không bị nhỏ giọt trong hệ thống chiết rót.

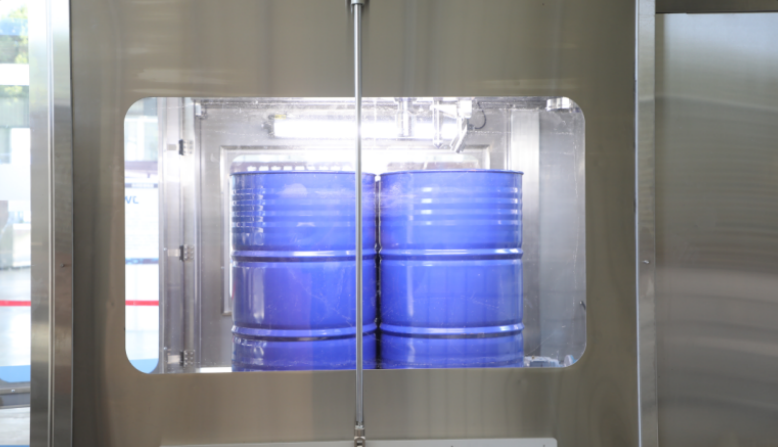

8.6 Cửa trượt tự động: khi thùng rỗng được vận chuyển trên băng tải con lăn, cửa trượt sẽ tự động mở ra và thùng rỗng được chuyển đến trạm tự động tìm miệng thùng.
8.7 Sử dụng tốc độ chiết rót nhanh và chậm để đảm bảo độ chính xác định lượng mà không ảnh hưởng đến tốc độ chiết rót tổng thể. Với cơ cấu lặn theo mô-đun, máy hỗ trợ chiết rót trên hoặc dưới bề mặt chất lỏng, thích hợp cho việc chiết rót các nguyên liệu không tạo bọt hoặc tạo bọt nhẹ.
8.8 Đầu chiết rót tích hợp chức năng cảnh báo va chạm thùng, nhắc nhở nhân viên tại hiện trường điều chỉnh kịp thời; đầu đóng nắp được thiết kế với đệm giảm chấn linh hoạt và tự định vị tìm miệng thùng, giúp nâng cao hiệu quả tỷ lệ đóng nắp đạt chuẩn.

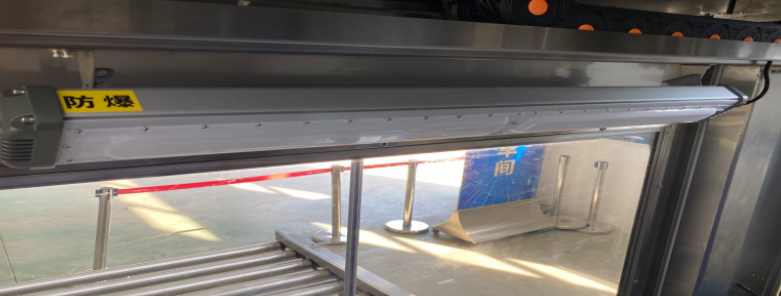

8.9 Máy chính được trang bị đèn chiếu sáng chống cháy nổ, thuận tiện cho nhân viên làm việc vào ban đêm, đồng thời đáp ứng các yêu cầu về phòng chống cháy nổ.
8.10 Toàn bộ máy sử dụng hệ thống điều khiển điện Schneider mới nhất, với khả năng điều khiển ổn định và mức tiêu thụ năng lượng tương đối thấp.
