Nguồn gốc:
Trung Quốc Jiangsu
Hàng hiệu:
JWIM
Số mô hình:
GXG-3-1K

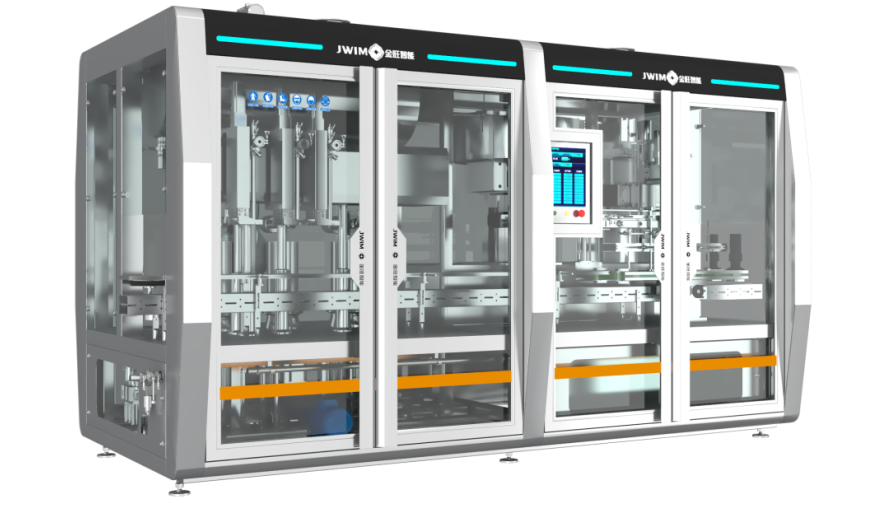

Máy chiết rót và xoáy nắp chạy theo GXG-3-1K
1.Giới thiệu
Máy chiết rót và xoáy nắp GXG-3-1K có kết cấu dạng thẳng hàng. Phần chiết rót sử dụng nguyên lý chiết rót chạy theo dẫn động bằng động cơ servo và định lượng thể tích, giúp đạt tốc độ cao và độ chính xác cao khi chiết rót.
Phần xoáy nắp tích hợp cấp chai, cấp nắp, vặn nắp và ra chai, đồng thời áp dụng phương pháp xoáy nắp chuyển động chạy theo, không làm hư hại chai và nắp trong quá trình đóng nắp, mang lại hiệu suất xoáy nắp cao, tỷ lệ đạt chuẩn cao và vận hành êm ái.
2.Kích thước máy
3.Thông số kỹ thuật
| 1 | Tốc độ chiết rót |
5L:≤1000 BPH *Năng suất thay đổi tùy theo sản phẩm, loại bình/can và đặc tính sản phẩm |
| 2 | Loại chai |
Chai tròn: Đường kính Φ80-140mm Chiều cao: 140-340mm Chai dẹp/vuông: D 80-140mm, R 80-200mm, C 140-340mm |
| 3 | Quy cách nắp chai |
Đường kính Φ20-70mm, chiều cao nắp 20-40mm *Khuyến nghị chiều cao nắp không vượt quá đường kính nắp. |
| 4 | Độ chính xác định lượng |
≤±5g (5L) *Độ chính xác định lượng thay đổi theo đặc tính nguyên liệu, dung tích chiết rót và thiết bị cấp liệu. |
| 5 | Chiều cao cổng nạp liệu | 2300mm |
| 6 | Đường kính cổng nạp liệu | Dn50 |
| 7 | Áp suất khí nén | 0.6-0.8MPa |
| 8 | Nguồn điện | ~380V 50Hz/11KW |
| 9 | Kích thước tổng thể | 4175×1490×2150mm(D×R×C) |
4.Cấu hình điện
| STT | Tên thiết bị | Thương hiệu | |
| 1 | PLC | Schneider | |
| 2 | HMI | Schneider | |
| 3 | Biến tần | Schneider | |
| 4 | Hệ thống Servo | Schneider | |
| 5 | Xy lanh | FTEC/AIRTAC |
5.
Ưu điểm
5.1 Tính linh hoạt cao: được sử dụng rộng rãi trong các ngành hóa chất nông nghiệp, hóa chất tinh khiết, hóa mỹ phẩm, phân bón, dầu nhờn và các ngành công nghiệp khác để tự động chiết rót và xoáy nắp chai 1-5L.
5.2 Tốc độ nhanh: sử dụng phương pháp chiết rót chạy theo tự động, sản phẩm hoàn thành việc chiết rót ngay trong quá trình di chuyển mà không cần dừng lại và không làm sánh chất lỏng.
5.3 Độ ổn định cao: động cơ servo kép dẫn động cơ cấu chiết rót chuyển động lên xuống, trái phải, đảm bảo tính liên tục và đồng nhất của quá trình chiết rót mà không bị dừng lại.
5.4 Đường ống xả sử dụng ống mềm silicone bọc dây thép lưu hóa bạch kim chuyên dụng, đáp ứng các yêu cầu vệ sinh của ngành. Van chiết rót sử dụng van ba ngả chuyên dụng, chiết rót không bị nhỏ giọt.
5.5 Nâng cao chất lượng sản phẩm: Sử dụng bộ điều khiển mô-đun chuyển động nhập khẩu để điều khiển phương pháp xoáy nắp chạy theo, giúp việc xoáy nắp ổn định hơn, quy trình không ngắt quãng, không làm sánh chất lỏng, không gây nhiễm bẩn miệng chai, thân chai và băng tải, nâng cao chất lượng sản phẩm và năng suất.
5.6 Sử dụng băng tải chia chai điều khiển bằng động cơ servo, giúp định vị chai chính xác hơn và đảm bảo tỷ lệ xoáy nắp đạt chuẩn cao.
5.7 Sử dụng bộ kẹp nắp chuyên dụng để gắp nắp, lực siết nắp có thể điều chỉnh. Mặt trong của bộ kẹp được thiết kế bằng cao su chống mài mòn, có thể ngăn chặn hiệu quả việc làm trầy xước/hư hỏng nắp trong quá trình đóng nắp.
5.8 Toàn bộ máy sử dụng hệ thống điều khiển điện tử Schneider mới nhất, với khả năng điều khiển ổn định và mức tiêu thụ năng lượng tương đối thấp.
