Nguồn gốc:
Trung Quốc Jiangsu
Hàng hiệu:
JWIM
Số mô hình:
CCG5000-6D
1.Lời giới thiệu

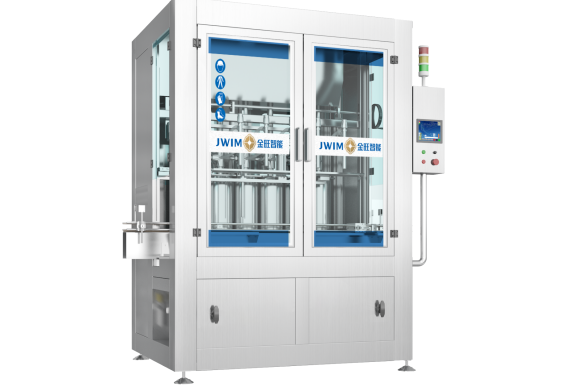

CCG5000-6D Máy điền piston thông minh phù hợp với việc đóng gói các chất nước khác nhau và các sản phẩm độ nhớt cao.được điều khiển bởi servo motor và nguyên tắc lấp đầy đo khối lượng, nhận ra độ chính xác cao của việc điền liều lượng. Nó áp dụng điều khiển PLC, giao diện máy-người, và toàn bộ máy dễ vận hành.
2.Kích thước máy
3.Các thông số kỹ thuật
| 1 | Công suất |
1000ml: ≤1200 BPH 5000ml: ≤600 BPH *Khả năng khác nhau theo sản phẩm, trống và đặc điểm của sản phẩm. |
| 2 | Kích thước chai áp dụng |
chai tròn: Φ80-140mm chiều cao:140-340mm chai phẳng / vuông: L: 80-200mm W: 80-140mm H: 140-340mm
|
| 3 | Khối lượng điền |
1000-5000ml * Phạm vi điền khác nhau so với đặc điểm sản phẩm và chế độ ăn của sản phẩm. |
| 4 | Độ chính xác điền |
1000ml:±3g 5000ml:±5g * Độ chính xác khác nhau theo sản phẩm, trống và đặc điểm của sản phẩm. |
| 5 | Chiều cao cho sản phẩm | 2400mm |
| 6 | Chiều kính cho sản phẩm | DN40 |
| 7 | Chiều kính vòi đổ | Φ26mm |
| 8 | Min Diameter mở | ≥Φ30mm |
| 9 | Áp suất không khí | 0.6-0.8MPa |
| 10 | Nguồn năng lượng | ~ 380V 50Hz/2.2KW |
| 11 | Khung bên ngoài | 1995×1113×2610mm ((L×W×H) |
| 12 | Trọng lượng | Khoảng 2100kg |
4.Cấu hình điện
| CN | Tên | Thương hiệu | Hình ảnh |
| 1 | PLC | Schneider | |
| 2 | HMI | Schneider | |
| 3 | Máy biến đổi | Schneider | |
| 4 | Hệ thống servo | Schneider | |
| 5 | Cảm biến đếm | Bệnh | |
| 6 | Chuyển đổi độ gần | Schneider | |
| 7 | Chuyển nguồn | Schneider | |
| 8 | Máy đo áp suất | SMC | |
| 9 | Thùng | FTEC | |
| 10 | Van điện tử | FTEC | |
| 11 | Nút | Schneider | |
| 12 | Đèn báo động | Schneider | |
| 13 | Bộ ngắt mạch | Schneider |
5.Quá trình làm việc
6.Ưu điểm
6.1Nó được sử dụng rộng rãi cho việc lấp đầy tự động từ 1-5L nông hóa học, hóa học, phân bón, sản phẩm chăm sóc cá nhân, dầu và các ngành công nghiệp liên quan khác.

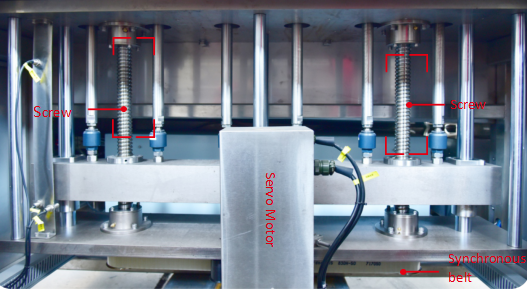

6.2. Jinwang sử dụng điều khiển PLC, động cơ servo lái xe đồng bộ dây đai + ổn định vận hành cấu trúc nâng thanh vít kép để đảm bảo độ chính xác cao của chuyển động piston và điền.nhà sản xuất bao bì nước ngoài hàng đầu tất cả áp dụng cấu trúc nàySo với các sản phẩm tương tự trên thị trường, sử dụng một động cơ thông thường + bộ mã hóa và cấu trúc truyền dây chuyền.ảnh hưởng đến độ chính xác điền và sự ổn định của thiết bị.

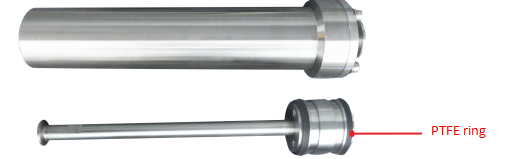

6.4. Nổ SUS316 đầu điền có thể được sử dụng trong một thời gian dài. PTFE với tính chất chống ăn mòn tốt là phù hợp cho vật liệu ăn mòn.
6.5Toàn bộ máy sử dụng khung thép không gỉ 304 với hiệu ứng chống ăn mòn hoàn hảo.Nắp thép không gỉ và cửa kính cứng ngăn không khí bẩn trong quá trình lấp đầy gây ô nhiễm môi trườngTrong khi đó, kích thước Φ120mm ống xả dành riêng trên đỉnh của các lancers điền được kết nối vớihệ thống hút nướccho khí thải.
6.6Máy sử dụng các thành phần của Pháp Schneider, hệ thống điều khiển trung tâm ổn định, an toàn, xanh và tiêu thụ năng lượng thấp.

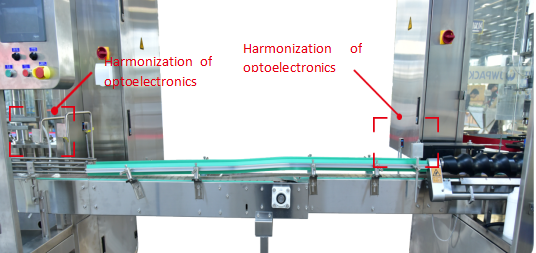

6.7. Máy đổ không đổ khi có sự thiếu hụt chai. Đồng thời, máy đổ được trang bị các thiết bị quang điện phối hợp ở phía sau.Khi chai bị tắc do sản lượng chai kém, nó tự động tạm ngưng đầu ra chai và đạt được chức năng liên kết với thiết bị phía sau.
