Nguồn gốc:
Trung Quốc Jiangsu
Hàng hiệu:
JWIM
Số mô hình:
DXD-180D
1.Lời giới thiệu
Thiết bị bao gồm thả phim động cơ, hình thành túi, niêm phong đáy túi, niêm phong giữa, niêm phong dọc, kéo túi servo, cắt, mở và điền túi, chuyển túi,Các thiết bị niêm phong túi và các cơ chế khácĐộng cơ điều khiển mỗi cam trên trục chính để hoàn thành các hành động phối hợp của mỗi cơ chế, và bộ mã hóa trên trục chính cung cấp lại tín hiệu vị trí.Dưới sự điều khiển có thể lập trình của PLC, cuộn phim → hình thành túi → làm túi → điền → niêm phong → vận chuyển sản phẩm hoàn chỉnh được thực hiện Chức năng thực hiện sản xuất hoàn toàn tự động của túi phim cuộn.
Máy có thiết kế hợp lý và ngoại hình mới lạ. Nó áp dụng niêm phong sọc tiêu chuẩn. Bằng cách thay thế máy điền, máy có thể tự động điền các vật liệu khác nhau như bột,hạtTất cả máy được làm bằng thép không gỉ SUS304, có tác dụng chống ăn mòn tốt đối với các vật liệu ăn mòn cao.Vỏ bên ngoài plexiglass ngăn ngừa rò rỉ bụi và thân thiện hơn với môi trường và không gây ô nhiễm.

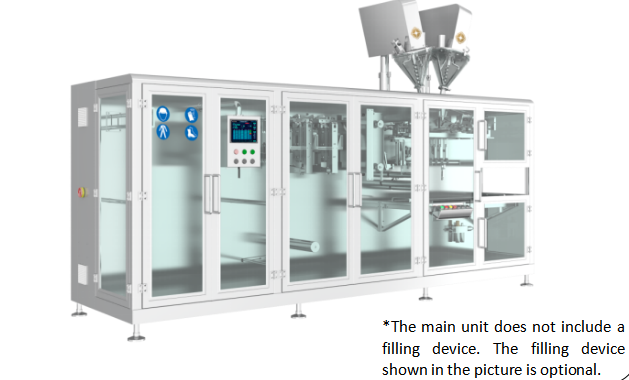

2.Kích thước thiết bị
3.Các thông số kỹ thuật
| 1 | Công suất sản xuất |
Một túi: 50g: 30-43 túi / phút; 100g: 30-40 túi / phút Các túi đôi/một túi đôi: 80-120 túi/phút *Khả năng sản xuất thực tế khác nhau tùy thuộc vào kích thước sản phẩm, vật liệu đóng gói, đặc điểm vật liệu, v.v. |
| 2 | Loại túi áp dụng | túi đơn, túi đôi, túi đơn đôi |
| 3 | Kích thước gói |
Túi đơn: 70×100mm (tối thiểu); 180×210mm (tối đa) Túi đôi/ túi đơn đôi: 70×100mm (tối thiểu); 90×160mm (tối đa) |
| 4 | Khả năng đóng gói |
Khối lượng đầy tối đa: 200ml * Phạm vi chứa chứa thay đổi tùy thuộc vào tính chất vật lý của nguyên liệu thô và thiết bị cho ăn. |
| 5 | Lấp đầy chính xác |
±0,5g (50g); ±1g (100-200g); * Độ chính xác đo lường khác nhau tùy thuộc vào đặc tính vật liệu, khối lượng điền và thiết bị cho ăn |
| 6 | Kích thước phim cuộn | Đường kính bên trong: Φ70-80mm Đường kính bên ngoài: ≤ Φ500mm |
| 7 | Chiều kính ống loại bỏ bụi | Φ59mm |
| 8 | Sức mạnh | ~ 380V 50Hz/5,6KW |
| 9 | Tiêu thụ không khí | 700L/phút |
| 10 | Kích thước thiết bị | 3525 × 1000 × 1550mm ((L × W × H) |
| 11 | Tổng trọng lượng | Khoảng 1900kg. |
4Ưu điểm
Cung cấp phim và tự động cho phim2 Mã ruy băng (không bắt buộc)3Tạo phim4Hạt đáy5Hàm trung tâm
6Bộ niêm phong dọc7Đá rách kim cương (không cần thiết)8Điều cắt ảo9Servo túi giữ10Cut11Mở túi ra
12đóng13Thông tin phản hồi cân (không cần)14niêm phong trên cùng15Sản phẩm hoàn thành

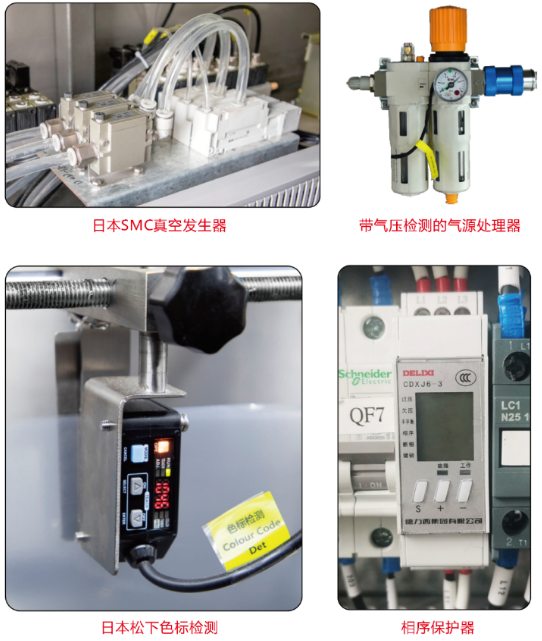

5.Cấu hình điện
| CN | Tên | Thương hiệu | |
| 1 | PLC | Schneider | |
| 2 | Màn hình cảm ứng | Schneider | |
| 3 | Chuyển đổi tần số | Schneider | |
| 4 | Hệ thống máy chủ | Schneider | |
| 5 | Máy phát hiện dấu màu | SUNX Japanese Vision | |
| 6 | Chuyển nguồn cung cấp điện | Schneider | |
| 7 | Máy phát điện chân không | SMC | |
| 8 | Fan làm mát | SUNON | |
| 9 | Bộ mã hóa | OMRON | |
| 10 | Nút | Schneider | |
| 11 | Bộ ngắt | Schneider |
6.Ưu điểm thiết bị
Hiệu quả, an toàn và thân thiện với môi trường
6.1 Một hệ điều hành đơn giản và hiệu quả hơn và hệ thống thông minh tích hợp làm cho hoạt động của bạn đơn giản hơn và có thể được hoàn thành bằng một cú nhấp chuột.
6.2Mô-đun điều khiển nhiệt độ tích hợp: Theo dõi thay đổi nhiệt độ trong thời gian thực, và hoạt động là rõ ràng trong một cái nhìn.Điều này có hiệu quả kiểm soát cơ chế niêm phong nhiệt để đảm bảo độ tin cậy niêm phong và làm cho các sản phẩm đóng gói dễ sử dụng và trông tốt.
6.3Hệ thống kéo túi servo, thay thế thông số kỹ thuật có thể được hoàn thành với đầu vào một nhấp chuột, dẫn đến mất ít vật liệu đóng gói.
6.4 Hệ thống phản hồi cân: Điều chỉnh đo là ở đầu ngón tay của bạn, làm giảm chất thải vật liệu.
6.5Môi trường sản xuất an toàn hơn
Cấu hình chính của toàn bộ máy áp dụng hệ thống Schneider Electric (PLC điều khiển có thể lập trình, giao diện người máy, hệ thống servo, biến tần số, chuyển mạch nguồn điện, vv),Cái nào an toàn hơn, đáng tin cậy hơn, hiệu quả và thân thiện với môi trường, và mang lại cho bạn mức tiêu thụ năng lượng tiết kiệm hơn.
6.6 Nhiều biện pháp bảo vệ an toàn để tối đa hóa sự ổn định và đáng tin cậy của hoạt động thiết bị.
6.7 Để ngăn chặn các bộ phận của khối đan trên thiết bị trở nên dính, dính túi, dính vật liệu, v.v. sau khi sử dụng lâu dài, bề mặt của niêm phong dưới cùng, niêm phong dọc,niêm phong trên cùng và các bộ phận khác đều được làm từ phun đặc biệt, để tránh tình huống trên xảy ra.
6.8 Toàn bộ khung máy được làm bằng thép không gỉ SUS304 Được chế biến và sản xuất, nó có khả năng chống ăn mòn tuyệt vời;vỏ ngoài plexiglass ngăn ngừa rò rỉ bụi và thân thiện với môi trường và không gây ô nhiễm.

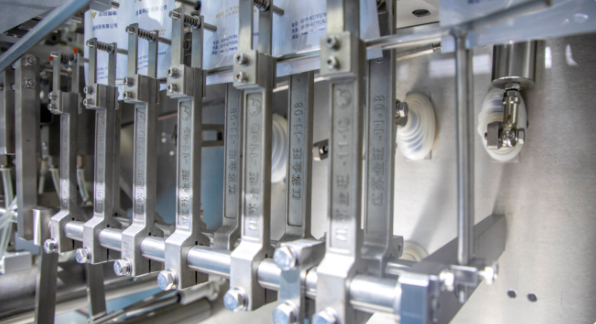

6.9 Văn phòng máy nàyCác bộ phận thanh kết nối được làm bằng thép không gỉ SUS304 đúc, độ bền mạnh mẽ và không có biến dạng.dễ vỡ và biến dạng.
6.10 Tính linh hoạt của thiết bị lấp đầy
Các đầu nối cho các thiết bị lấp đầy như bột, chất nước, chất nhớt và hạt được lưu trữ trên thiết bị. Phần mềm cũng được thiết kế để được lưu trữ.Khi thay thế thiết bị lấp đầy, người dùng chỉ cần cài đặt các đầu nối và gọi chức năng trên màn hình cảm ứng.
6.11 Điều khiển hoạt động trung tâm
Hộp điều khiển trung tâm được lắp đặt ở giữa thiết bị. Nó đẹp, thanh lịch và thuận tiện để vận hành và bảo trì. Người lao động không cần phải chạy qua lại trong quá trình vận hành,có thể cải thiện hiệu quả công việcNó cũng được trang bị hộp nút hoạt động độc lập, có các chức năng như điều chỉnh liều và gỡ lỗi, làm cho hoạt động thuận tiện hơn.
6.12 Sử dụng kéo đôi để tăng năng lực sản xuất. Đối với túi đơn, năng lực sản xuất có thể tăng gấp đôi trên cơ sở ban đầu.(Điều này là tùy chọn)
6.13 Thiết bị thay phim và túi
Khi một cuộn phim được sử dụng, không cần phải kéo cuộn phim còn lại trên thiết bị.Giảm sự mất mát vật liệu đóng gói. (Sự kiện này là tùy chọn)
6.14 Đá kim cương
Nó áp dụng một cơ chế xé độc lập, và xi lanh điều khiển máy cắt để thực hiện chuyển động xoay để đạt được hiệu ứng xé, dễ xé và đẹp.Hiệu ứng sử dụng của nó vượt xa so với việc xé khối sắt, và có một thiết bị thu gom mảnh vỡ trên thiết bị xé (sự kiện này là tùy chọn)
