Nguồn gốc:
Trung Quốc Jiangsu
Hàng hiệu:
JWIM
Số mô hình:
CCG5000-8TJ
1.Lời giới thiệu

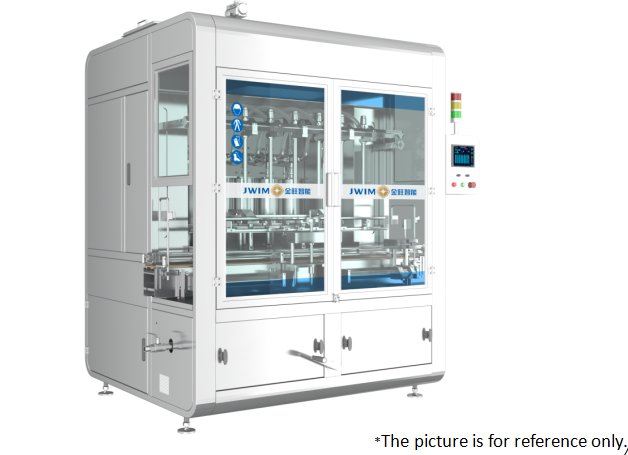

CCG5000-8TS Máy điền piston thông minh phù hợp với tất cả các loại nước, nhũ xuôi, treo dầu, chất treo và bao bì vật liệu độ nhớt cao.
Toàn bộ máy là cấu trúc trực tuyến, được điều khiển bởi động cơ servo, nguyên tắc lấp đầy đo khối lượng, để đạt được liều lượng lấp đầy chính xác cao.toàn bộ hoạt động của máy là thuận tiện và trực quan. Toàn bộ máy áp dụng khung cung, đó là cả hai đẹp và hào phóng.
2.Kích thước máy
3.Các thông số kỹ thuật
| 1 | Công suất |
1000ml: ≤1800BPH 5000ml: ≤800BPH *Khả năng khác nhau theo sản phẩm, trống và đặc điểm của sản phẩm. |
| 2 | Kích thước chai áp dụng |
chai tròn: Φ80-140mm chiều cao:140-340mm chai phẳng: L:80-200mm W:80-140mm H:140-340mm |
| 3 | Khối lượng điền |
1000-5000ml * Phạm vi điền khác nhau so với đặc điểm sản phẩm và chế độ ăn của sản phẩm. |
| 4 | Độ chính xác điền |
1000ml:±3g; 5000ml:±5g * Độ chính xác khác nhau theo sản phẩm, trống và đặc điểm của sản phẩm. |
| 5 | Chiều cao cho sản phẩm | 2550mm |
| 6 | Chiều kính cho sản phẩm | DN40 |
| 7 | Chiều kính vòi đổ | Φ26mm |
| 8 | Min Diameter mở | ≥Φ30mm |
| 9 | Áp suất không khí | 0.6-0.8MPa |
| 10 | Nguồn năng lượng | ~ 380V 50Hz/2.2KW |
| 11 | Khung bên ngoài | 2365×1600×2750mm ((L×W×H) |
| 12 | Trọng lượng | Khoảng 1920kg |
4.Cấu hình điện
| CN | Tên | Thương hiệu | |
| 1 | PLC | Schneider | |
| 2 | HMI | Schneider | |
| 3 | Máy biến đổi | Schneider | |
| 4 | Hệ thống servo | Schneider | |
| 5 | Cảm biến đếm | Bệnh | |
| 6 | Chuyển đổi độ gần | Schneider | |
| 7 | Chuyển nguồn | Schneider | |
| 8 | Máy đo áp suất | SMC | |
| 9 | Thùng | FTEC | |
| 10 | Van điện tử | FTEC | |
| 11 | Nút | Schneider | |
| 12 | Đèn báo động | Schneider | |
| 13 | Bộ ngắt mạch | Schneider |
5.Quá trình làm việc
6.Ưu điểm
6.1Nó được sử dụng rộng rãi cho việc lấp đầy tự động từ 1-5L trong nông hóa học, hóa chất, phân bón, sản phẩm chăm sóc cá nhân, dầu và các ngành công nghiệp liên quan khác
6.2. Đơn vị lấp đầy sử dụng piston off cấu trúc, chạm màn hình hoàn thành với một cú nhấp chuột, nó có thể hoàn toàn xả sản phẩm trong bể, có hiệu quả tránh nhiễm trùng chéo.Cấu trúc này cũng làm cho vòng niêm phong thay đổi dễ dàng hơn
6.3. Jinwang áp dụng kiểm soát lập trình PLC, động cơ servo lái dây đai đồng bộ + truyền ổn định cơ chế nâng vít kép,đảm bảo độ chính xác cao của động cơ piston và nhận ra việc lấp đầy chính xácĐường dây đeo thời gian sử dụng dây thép kim loại nhúng, mà sẽ không bị gãy.
Hiện tại, các nhà sản xuất bao bì hạng nhất nước ngoài đang sử dụng cấu trúc này.và sau một thời gian sử dụng lâu dài của cấu trúc truyền tải chuỗi, chuỗi có tính chất kéo, ảnh hưởng đến độ chính xác lấp đầy và sự ổn định của thiết bị.
6.4. Động cơ điều khiển các vòi phun. độ cao vòi phun có thể được điều chỉnh trong màn hình cảm ứng
6.5Các bộ phận niêm phong PTFE mới nhất cải thiện khả năng chống mòn và tuổi thọ, giảm chi phí bảo trì.
6.6. Sử dụng đầu đổ của đúc tích hợp, hình dạng tốt và tuổi thọ lâu hơn. Sử dụng ống PTFE có khả năng chống ăn mòn tốt, phù hợp với vật liệu ăn mòn mạnh.
6.7 Toàn bộ máy sử dụng khung thép không gỉ 304 với hiệu ứng chống ăn mòn hoàn hảo.Nắp thép không gỉ và cửa kính cứng ngăn không khí bẩn trong quá trình lấp đầy gây ô nhiễm môi trườngTrong khi đó, kích thước Φ120mm ống xả dành riêng trên đỉnh của các lancers điền được kết nối vớihệ thống hút nướccho khí thải.
6.8 Toàn bộ hệ thống điều khiển điện của máy sử dụng cấu hình Schneider của Pháp, hệ thống điều khiển điện tích hợp, ổn định hơn, đáng tin cậy, an toàn, xanh và tiêu thụ năng lượng thấp.
6.9 Máy làm đầy không được làm đầy khi thiếu chai. Đồng thời, máy làm đầy được trang bị các thiết bị quang điện phối hợp ở mặt sau.Khi chai bị tắc do sản lượng chai kém, nó tự động tạm ngưng đầu ra chai và đạt được chức năng liên kết với thiết bị phía sau.
