Nguồn gốc:
Sản xuất tại Trung Quốc
Hàng hiệu:
jinwang
Chứng nhận:
CE,CO,ISO
Số mô hình:
Nhãn chai tròn, mã hóa phun mực, hệ thống kiểm tra trực quan nắp chai

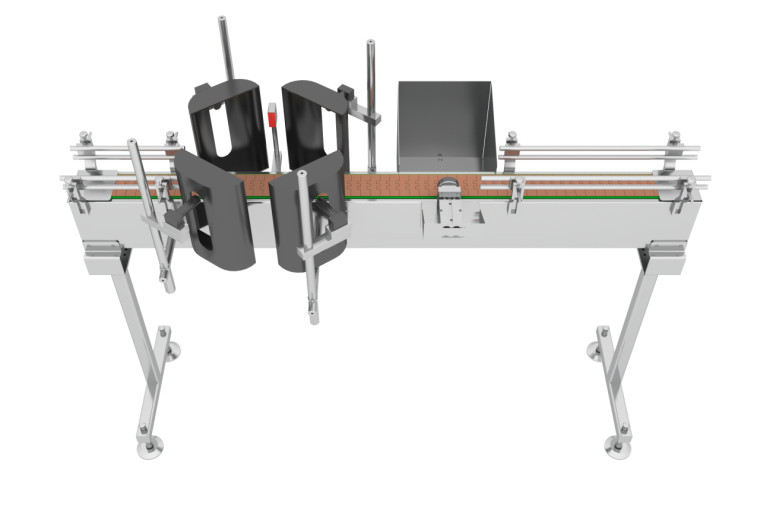

20 chai/phút chai tròn, nhãn chai, mã mực, hệ thống kiểm tra thị giác nắp chai
1. giới thiệu
Hệ thống này sử dụng thị giác máy để phát hiện nhãn chai xung quanh, bao gồm phát hiện mã QR, nhận dạng mã vạch, nhận dạng mã, chất lượng nhãn (chẳng hạn như: cong, cong,liệu có nhãnCác sản phẩm có chất lượng kém tiêu chuẩn được ghi nhận và sau đó loại bỏ.Hệ thống này cũng bao gồm việc phát hiện sự nghiêng của nắp chai so với thân chai, và hướng dẫn trực quan việc từ chối nắp chai rõ ràng bị lệch.và những chai rõ ràng là không chặt chặt được từ chối.
2.Các thông số kỹ thuật
| 1 | Công suất sản xuất |
20 chai/phút *Khả năng sản xuất thực tế khác nhau tùy thuộc vào kích thước sản phẩm, vật liệu đóng gói, v.v. |
| 2 | Loại chai áp dụng | Φ60mm chiều cao 230mm |
| 3 | Thông số kỹ thuật nắp chai | Φ30mm |
| 4 | Cung cấp điện | 220V 50Hz |
| 5 | Sức mạnh | 0.6KW |
| 6 | Kích thước | 1200*1000*1300mm (L*W*H) |
3.Cấu hình phần cứng
3.1 4 Máy ảnh màu 200W, Máy ảnh màu xám 1200W, Tốc độ thu thập 30 khung hình, Phương pháp giao tiếp camera GigE.
3.2 1 bộ phần mềm thị giác máy ảnh công nghiệp với sự cho phép phát triển và ứng dụng.
3.35 cáp Ethernet công nghiệp.
3.4 ống kính máy ảnh công nghiệp có độ phân giải 200W5 pixel.
3.5 1 bộ điều khiển nguồn sáng và 5 bộ nguồn sáng.
4.Cấu hình phần mềm
4.1 Dự án thử nghiệm chứa tất cả các yêu cầu thử nghiệm.
4.2 Các giấy phép phát triển phần mềm xử lý hình ảnh và ứng dụng được cài đặt trên các máy tính công nghiệp do khách hàng chỉ định.
4.3 Hệ thống phần mềm xử lý hình ảnh được phát triển dựa trên các ngôn ngữ cấp cao có chức năng đa công việc.Khách hàng chỉ cần sửa đổi mô hình sản phẩm và hệ thống tự động chuyển đổi mà không cần phát triển thứ cấp.
4.4 Chu kỳ phát hiện của một sản phẩm duy nhất ít hơn 0,5 giây.
5.Quá trình thuật toán tầm nhìn
6.Ưu điểm của thiết bị
6.1 Bốn camera được sắp xếp theo khoảng 90° để đảm bảo hình ảnh 360° ổn định và hoàn chỉnh của nhãn chai.
6.2 Nguồn ánh sáng cong được thiết kế đặc biệt cho nhãn hình trụ có thể cải thiện sự nhất quán của độ sáng hình ảnh.
6.3 Khả năng kích hoạt đồng bộ 4 nguồn ánh sáng, đèn lồng không đồng bộ và thu hình ảnh không đồng bộ, tránh sự phức tạp và không ổn định của logic kích hoạt không đồng bộ;trong khi giảm can thiệp lẫn nhau giữa các nguồn ánh sáng và cải thiện chất lượng hình ảnh.
6.4 Máy ảnh và nguồn ánh sáng được lắp đặt đồng trục và được lắp đặt hoàn toàn trên khung điều chỉnh độ cao.Khung điều chỉnh có các dấu hiệu laser hoặc dây dẫn để tạo điều kiện điều chỉnh chính xác chiều cao của hệ thống hình ảnh cho chai có chiều cao khác nhau.
