Hệ thống kiểm tra trực quan cho nắp nổi và nắp cong

Hệ thống kiểm tra trực quan cho nắp nổi và nắp cong

1.Lời giới thiệu

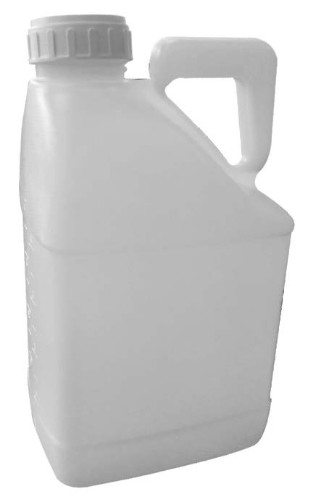

Dự án này trực quan phát hiện xem nắp chai có bị chặt vào vị trí hay không.

2. SThiết kế

2.1 Yêu cầu hỗ trợ liên quan

Trạm kiểm tra yêu cầu máy ảnh cách nắp chai khoảng 200mm. Theo nội dung và đặc điểm phát hiện, để đảm bảo độ chính xác phát hiện 100%,ánh sáng thị giác của nơi làm việc phải ổn định và không có sự can thiệp ánh sáng bên ngoài rõ ràng..

2.2 Cấu trúc cài đặt trực quan

Phần mềm hệ thống thị giác sử dụng phần mềm cụ thể cho thị giác để thu thập và xử lý hình ảnh đa luồng.

Sau đó tính toán sự khác biệt thông qua mối quan hệ vị trí thu được.

Hình ảnh phát hiện kèm theo:

3.Cấu hình phần cứng

• Một máy ảnh Basler 500W màu xám, phương pháp giao tiếp máy ảnh GigE
• 1 bộ nền tảng phần mềm hình ảnh máy ảnh công nghiệp
• 1 cáp Ethernet công nghiệp
• Ống kính máy ảnh công nghiệp 1500W
• Một máy tính công nghiệp

4.Cấu hình phần mềm

• Dự án thử nghiệm bao gồm tất cả các yêu cầu thử nghiệm;
• Hệ thống phần mềm xử lý hình ảnh được phát triển dựa trên ngôn ngữ cấp cao có chức năng đa công việc.bạn chỉ cần thêm mẫu tính năng của sản phẩm mới vào chương trìnhChương trình có thể tự động chuyển đổi các tính năng phát hiện theo mô hình sản phẩm phát hiện, mà không cần thêm phần cứng mới;
• Chu kỳ phát hiện và xử lý của mỗi bức ảnh được chụp bởi một máy ảnh duy nhất là dưới 300ms;
